T510 RFSoC平台—基于PYNQ的OFDM调制解调
OFDM（正交频分复用）是一种高效的多载波调制技术，将高速数据流拆分成多个低速子信号，并分别调制到一组彼此正交的子载波上，从而提高频谱利用率并增强抗多径干扰能力。它已广泛应用于Wi-Fi、4G、5G等无线通信系统中。
由于其正交特性，子载波之间虽频谱重叠但互不干扰，能有效提升系统性能。相比传统调制方式，OFDM更适合在复杂无线环境中传输数据。我们在前文介绍了基于PYNQ的QPSK实现，这一篇将带来基于PYNQ的OFDM实现。
1.开发板连接

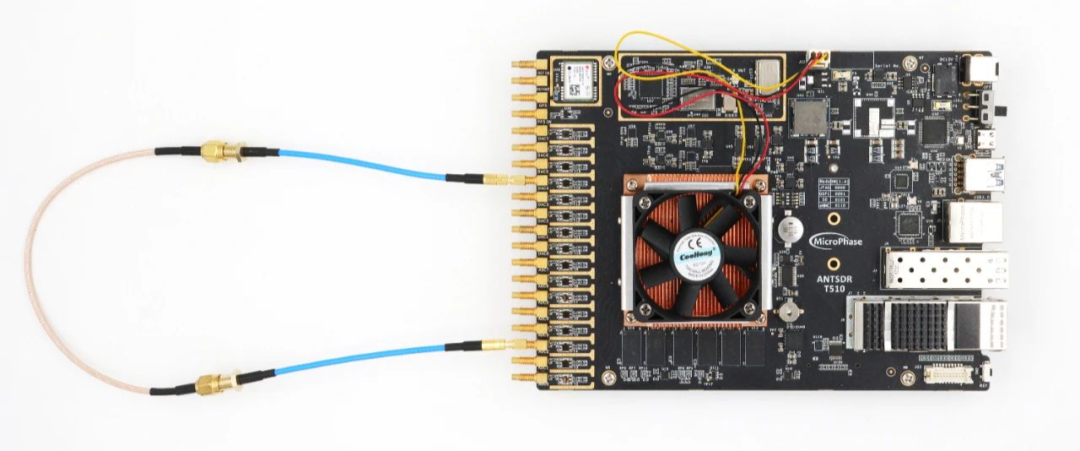

连接发送端的DAC4到接收端的ADC2

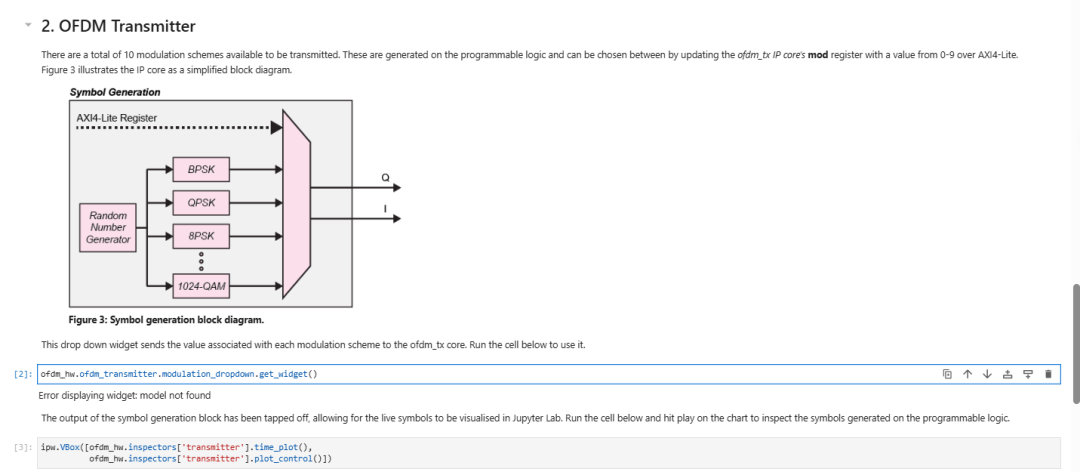

FPGA工程示意图
2.执行代码
① 将PYNQ镜像启动后，安装好rfsoc_qpsk的应用，找到对应的notebook下载对应的rfsoc_qpsk的Overlay文件

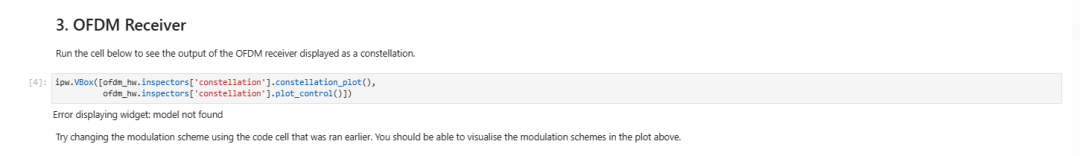

加载Overlay文件
【8-PSK】
执行OFDM发送代码时候，将调制方式设为8PSK后，可以观察到相应的时序波形图。
同时，接收信号的星座图也清晰地呈现出8PSK的特征。

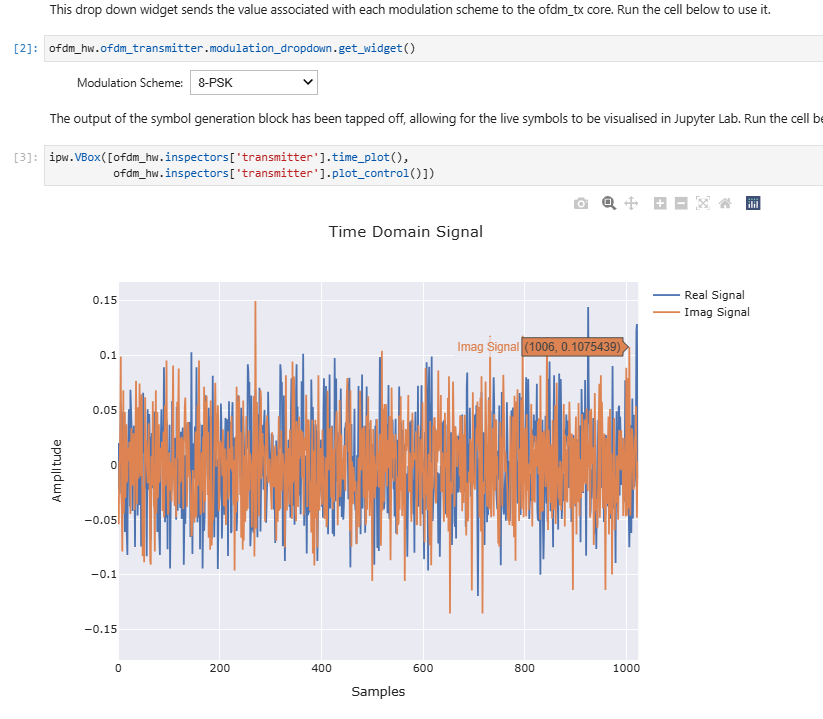

8-PSK发送时域波形

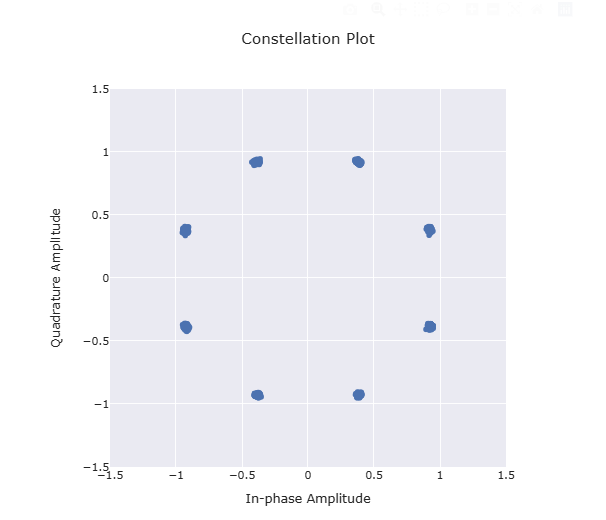

8-PSK接收的星座图
【64-QAM】
将调制方式设为64-QAM后，可以观察到相应的时序波形图。
同时，接收信号的星座图也清晰地呈现出64-QAM的特征。

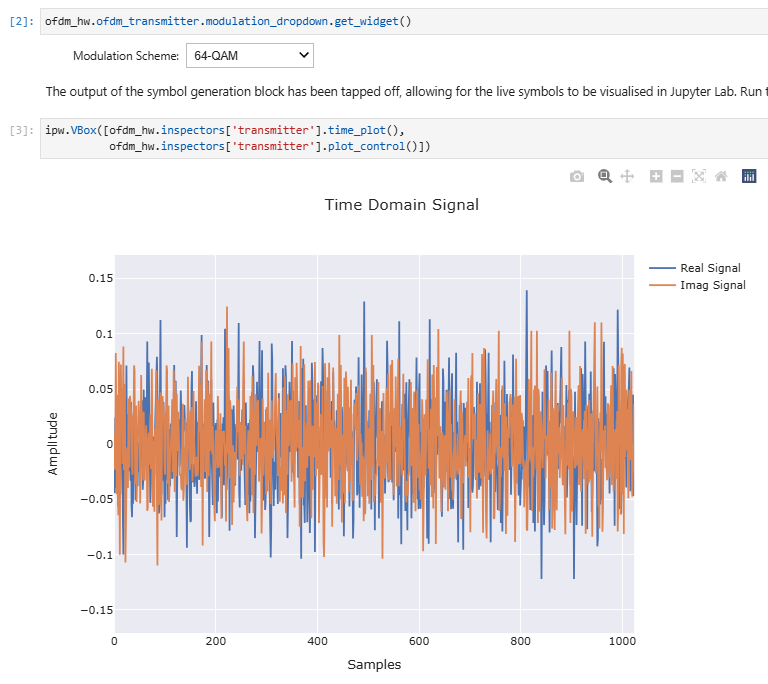

64-QAM发送时域波形

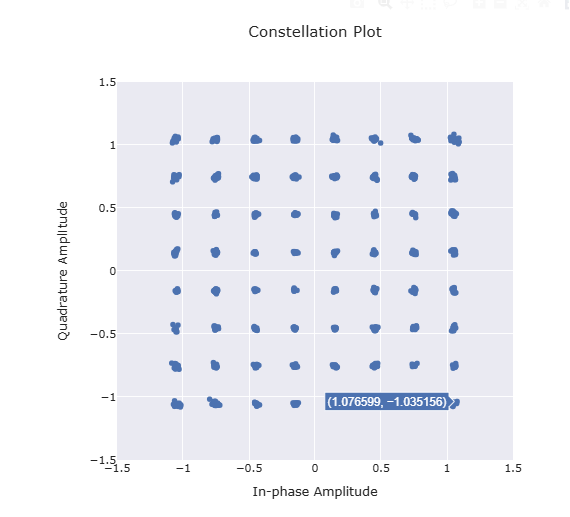

64-QAM接收的星座图
【256-QAM】
将调制方式设为256-QAM后，可以观察到相应的时序波形图。
同时，接收信号的星座图也清晰地呈现出256-QAM的特征。

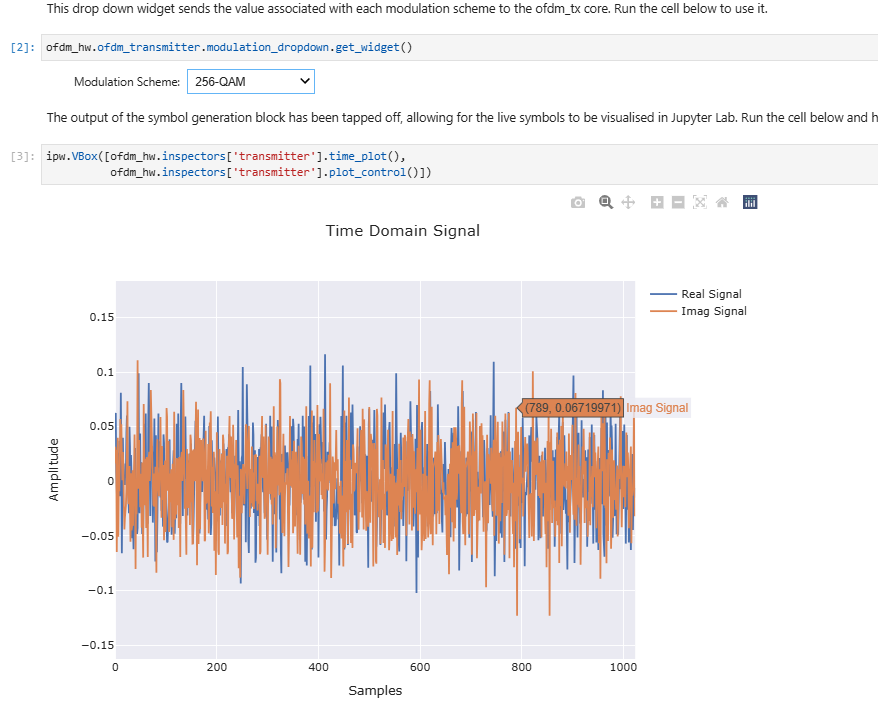

256-QAM发送时域波形
256-QAM接收的星座图
3.定制化服务
T510支持OEM定制服务，客户可根据需求灵活调整尺寸、接口和配置，满足各种个性化应用场景。欢迎联系销售团队了解更多详细信息: sales@microphase.cn。
